Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: Beyde
Сертификация: CE
Номер модели: 630/1+6
Условия оплаты и доставки
Количество мин заказа: 1 комплект
Упаковывая детали: Упаковка контейнера безопасности
Время доставки: 90 дней
Условия оплаты: Л/К, Д/А, Д/П, Т/Т
Поставка способности: 200 набор/год
Использование: |
Скрутка |
имя: |
Трубчатая садя на мель машина |
Приложение: |
сталь, ACSR и AAAC, проволока Al |
Материал проволоки: |
стальной, медный |
Самый небольшой займите катушка: |
PN800 |
Высота машины центральная: |
700 мм |
Центральная катушка оплаты-: |
PN400-PN630 |
Власть: |
220/380 |
Займите размер катушкы: |
PND800-PND1600 |
ПЛК: |
SIE/МУЖСКИЕ |
Минимальный диаметр голый проволоки: |
1 мм |
Максимальный диаметр голой электродной проволки: |
5 мм |
Гарантия: |
12 месяцев |
Использование: |
Скрутка |
имя: |
Трубчатая садя на мель машина |
Приложение: |
сталь, ACSR и AAAC, проволока Al |
Материал проволоки: |
стальной, медный |
Самый небольшой займите катушка: |
PN800 |
Высота машины центральная: |
700 мм |
Центральная катушка оплаты-: |
PN400-PN630 |
Власть: |
220/380 |
Займите размер катушкы: |
PND800-PND1600 |
ПЛК: |
SIE/МУЖСКИЕ |
Минимальный диаметр голый проволоки: |
1 мм |
Максимальный диаметр голой электродной проволки: |
5 мм |
Гарантия: |
12 месяцев |

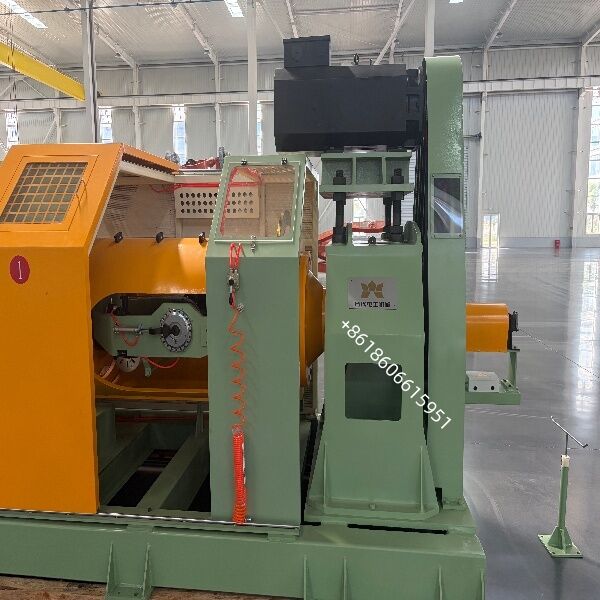

Станок для производства стальной проволоки и промышленных прядей 1+6 оцинкованная стальная проволока Станок для свивки
Высокоскоростной трубчатый свивочный станок для производства прядей из стальной проволоки для предварительно напряженного железобетона 1×7 (PC strand) и стальных канатов 1+6 оцинкованных / нержавеющих. Шесть проволок отматываются изнутри вращающейся трубы, скручиваются вокруг центральной проволоки без кручения и выходят в виде геометрически стабильной, снятой с внутренних напряжений пряди — со скоростью вращения клетки до 1200 об/мин.
Обзор продукта
Трубчатый свивочный станок · Модель TG-630/1+6 · Для прядей из стальной проволоки для предварительно напряженного железобетона 1×7 и проволоки 1+6
Трубчатый свивочный станок 630/1+6 — это высокоскоростная, некрутящаяся система свивки, разработанная для производителей прядей из стальной проволоки для предварительно напряженного железобетона (PC) в соответствии со стандартами ASTM A416 / A779, EN 10138, GB/T 5224 и ISO 6934-3. Он укладывает шесть наружных проволок (намотанных на бобины диаметром 630 мм, расположенные внутри вращающейся трубы) вокруг неподвижной центральной проволоки, производя стандартную прядь структуры 1×7, используемую в постнапряженном и преднапряженном железобетонном строительстве.
Поскольку катушки отмотки вращаются вместе с трубой, а не противовращаются, станок не передает обратного кручения отдельным проволокам. В результате получается прядь с равномерным шагом свивки, постоянным диаметром, низким релаксационным эффектом и отличной адгезией к бетону — три свойства, определяющие прохождение пряди испытаний на растяжение и релаксацию напряжений.
| Диаметр отдельной проволоки | Ø 1,0 мм - Ø 5,0 мм для ST |
| Максимальный диаметр свивки | Макс. Ø 17 мм |
| Диапазон шага свивки | 30 - 500 мм (бесступенчатая регулировка) |
| Максимальная скорость вращения клетки | 550 об/мин (фактическая скорость производства) |
| Диапазон линейной скорости | 20-120 м/мин |
| Диаметр тянущего барабана | Ø 1200 + Ø 1200 мм |
| Размер бобины отмотки в клетке | PND630 |
| Размер бобины намотки | PN800-PN1600 |
| Размер бобины центральной отмотки | PND630 |
| Мощность главного двигателя | 55 кВт |
| Мощность двигателя тянущего барабана | 30 кВт |
| Мощность двигателя намотки | 5,5 кВт |
Истинная трубчатая, некрутящаяся кинематика
Шесть бобин диаметром 630 мм, расположенных внутри динамически сбалансированной стальной трубы. Проволоки отматываются без реверса, поэтому отсутствует остаточное кручение, нет "пружинистости" в готовой пряди, нет повреждений проволоки.
Закаленные и шлифованные шестерни
Набор сменных шестерен для выбора шага свивки, плюс бесступенчатый вариант по запросу. Точность шага ≤ ±1%, повторяемость от катушки к катушке и от партии к партии.
Индивидуальное натяжение проволоки
Натяжение отмотки с управлением магнитным порошком или сервоприводом, 5–60 Н на проволоку, отклонение ≤ ±5% за 8 часов. Исключает ослабление наружных проволок и колебания диаметра.
Полностью закрытая защитная труба
Вращающаяся труба закрыта неподвижным стальным кожухом с блокирующимися дверцами доступа, разблокировкой дверей при нулевой скорости и двухканальной системой аварийной остановки (ISO 13849-1, Cat. 3).
Высокоскоростные возможности
Скорость клетки до 1200 об/мин (в зависимости от продукта и балансировки). Двухопорная поддержка, динамическая балансировка ISO 21940 G6.3, вибрация ≤ 2,8 мм/с на полной скорости.
Управление ПЛК + ЧМИ
Отображение в реальном времени оборотов, шага свивки, линейной скорости, счетчика метров, натяжения и сигналов тревоги. 50 рецептов продукта, Ethernet/Modbus TCP, OPC-UA опционально для связи с MES.
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
| Марка подшипников | HRB |
| Марка низковольтного оборудования | SCHNEIDER |
| Марка пневматических компонентов | AIRTAC |
| Марка главного приводного двигателя | (CHINESE TOP) |
| Марка двигателя намотки | (CHINESE TOP) |
| ПЛК | SIE/MENS |
| Сенсорный экран | SIE/MENS |
| Класс прочности болтов | ≥8,8 класс |
Гарантия качества и послепродажное обслуживание
Заводские приемочные испытания (FAT)
Работа без нагрузки ≥ 2 часа при 1200 об/мин, вибрация ≤ 2,8 мм/с
Точность шага свивки ≤ ±1% на 100 м
Стабильность натяжения ≤ ±5% за 8 часов
Диаметр пряди в пределах ±0,15 мм, овальность не более 3%
Испытание цепи безопасности по ISO 13849-1, Cat. 3
Документация и поддержка
Сборочный чертеж, технологическая схема, электрическая схема, список клемм
Руководство по эксплуатации и техническому обслуживанию (EN / CN / RU / ES)
Список запчастей с кодами OEM, список инструментов, декларация CE
Монтаж на месте, ввод в эксплуатацию и обучение операторов
12 месяцев гарантии, отправка запчастей со склада в течение 72 часов
Удаленная диагностика через VPN / TeamViewer
Направление работы:
Станок правосторонний, то есть при взгляде на устройство, отмотка слева, намотка справа
Цвет:
Основной корпус оборудования: RAL 6021 Светло-зеленый (текстурированное покрытие)
Вращающиеся части: RAL 1037 Солнечно-желтый
Основной корпус кожуха: RAL 6021 Светло-зеленый (текстурированное покрытие)
Панели раздвижных дверей: RAL 1037 Солнечно-желтый
Внутренняя часть кожуха: RAL 1013 Жемчужно-белый
Корпус управления: RAL 7032 Песочно-серый
