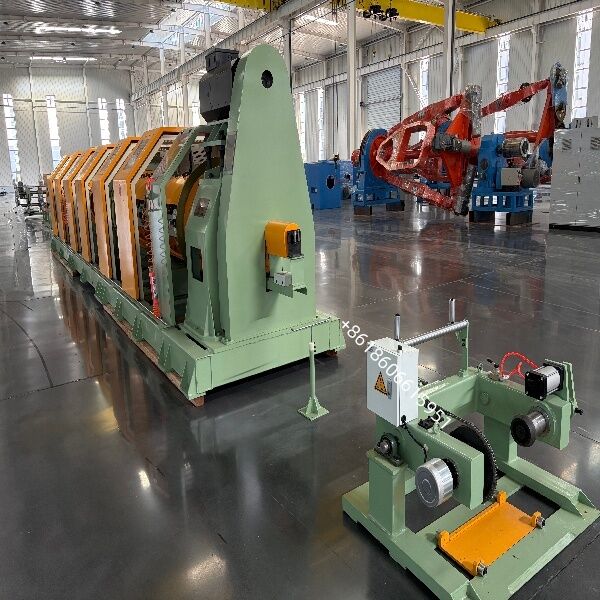

Стан для свивки ПК 630/1+6 из высокопрочной углеродистой стали

Подробная информация о продукции

Место происхождения: Китай

Фирменное наименование: Beyde

Сертификация: CE

Номер модели: 630/1+6

Условия оплаты и доставки

Количество мин заказа: 1 комплект

Упаковывая детали: Упаковка контейнера безопасности

Время доставки: 90 дней

Условия оплаты: Л/К, Д/А, Д/П, Т/Т

Поставка способности: 200 набор/год

Лучшая цена
Подробная информация о продукции
Выделить:

Стан для свивки ПК 630/1+6

,

Стан для свивки высокопрочной углеродистой стали

,

трубчатая прицепная машина с гарантией

Использование:
Скрутка
имя:
Трубчатая садя на мель машина
Приложение:
сталь, ACSR и AAAC, проволока Al
Материал проволоки:
стальной, медный
Самый небольшой займите катушка:
PN800
Высота машины центральная:
700 мм
Центральная катушка оплаты-:
PN400-PN630
Власть:
220/380
Займите размер катушкы:
PND800-PND1600
ПЛК:
SIE/МУЖСКИЕ
Минимальный диаметр голый проволоки:
1 мм
Максимальный диаметр голой электродной проволки:
5 мм
Гарантия:
12 месяцев
Использование:
Скрутка
имя:
Трубчатая садя на мель машина
Приложение:
сталь, ACSR и AAAC, проволока Al
Материал проволоки:
стальной, медный
Самый небольшой займите катушка:
PN800
Высота машины центральная:
700 мм
Центральная катушка оплаты-:
PN400-PN630
Власть:
220/380
Займите размер катушкы:
PND800-PND1600
ПЛК:
SIE/МУЖСКИЕ
Минимальный диаметр голый проволоки:
1 мм
Максимальный диаметр голой электродной проволки:
5 мм
Гарантия:
12 месяцев
Описание продукта

PC Steel Stranding Machine 630/1+6 Высокопрочная углеродистая сталь



Высокоскоростной трубчатый провод для изготовления 1×7 предварительно напряженных бетонных стальных нитей (PC strand) и 1+6 оцинкованных/нержавеющей стальной проволоки.скрутить вокруг центрального провода без искривления, и выходит в виде геометрически стабильной, снятой с напряжения нитки ?? при скорости до 1200 оборотов в минуту.



Обзор продукции

Трубчатая нить · Модель TG-630/1+6 · Для 1×7 предварительно напряженных бетонных стальных нитей и 1+6 проволочных канатов

Tubular Stranding Machine 630/1+6 представляет собой высокоскоростную, безторсионную систему застегивания, предназначенную для производителей стальной цепи из предварительного затяжного бетона (PC) по ASTM A416 / A779, EN 10138,GB/T 5224 и ISO 6934-3Он устанавливает шесть внешних проводов (закрученных на 630 мм катушек, переносимых внутри вращающейся трубы) вокруг стационарного центрального провода.изготовление стандартной структуры 1×7 нитей, используемой в пост- и предварительно-напряженном бетонном строительстве.

Поскольку катушки вращаются вместе с трубкой, а не противоположно вращаются, машина не придает никакого обратного поворота отдельным проводам.постоянный диаметр, низкая расслабленность и отличные характеристики связывания с бетоном, три свойства, которые определяют, проходит ли нить испытания на растяжение и расслабление на напряжение.

Диаметр одной проволоки Ø 1,0 мм- Ø 5,0 мм для ST
Максимальный диаметр натяжки Ø 17 мм максимум
Диапазон откидыва 30 -500 мм (регулируемый без шагов)
Максимальная скорость вращения клетки 550 р/мин (фактическая скорость производства)
Диапазон линейных скоростей 20-120 м/мин
Диаметр колеса Capstan Ø 1200+ Ø 1200 мм
Размер катушки в клетке PND630
Размер поглощающей катушки PN800-PN1600
Размер катушки Center Pay-off PND630
Основная мощность двигателя 55 кВт
Мощность двигателя Capstan 30 кВт
Мощность двигателя 5.5 кВт



Стан для свивки ПК 630/1+6 из высокопрочной углеродистой сталиСтан для свивки ПК 630/1+6 из высокопрочной углеродистой сталиСтан для свивки ПК 630/1+6 из высокопрочной углеродистой стали

Стан для свивки ПК 630/1+6 из высокопрочной углеродистой стали





Марка подшипника HRB
Бренд низковольтного прибора ШНЕЙДЕР
Марка пневматического компонента AIRTAC
Марка основного привода (Китайский верхний)
Бренд двигателя для подъема (Китайский верхний)
ПЛК SIE/MENS
Сенсорный экран SIE/MENS
Степень болта Класс ≥ 8,8



Обеспечение качества и послепродажная служба
Тест на заводскую приемку (FAT)
Работа без нагрузки ≥ 2 ч при 1200 оборотах в минуту, вибрация ≤ 2,8 мм/с
Точность откида ≤ ± 1% на 100 м
Стабильность напряжения ≤ ± 5% в течение 8 часов
Диаметр нитей в пределах ±0,15 мм, без овальности > 3%
Испытание схемы безопасности по ISO 13849-1, категория 3
Документация и поддержка
Схема ГА, П&И, схема электричества, список терминалов
Руководство по эксплуатации и обслуживанию (EN / CN / RU / ES)
Список деталей с кодами OEM, список инструментов, декларация CE
Установка на месте, ввод в эксплуатацию и обучение операторов
12 месяцев гарантии, 72 часа доставки запасной части из запаса
Удаленная диагностика через VPN / TeamViewer



Направление работы:

Правая рука машины, то есть, обращенные к устройству операции, левая выплата, и правое поглощение



Цвет:

Основной корпус оборудования: RAL 6021 светло-зеленый (окончание с морщинами)
Сдвижные части: RAL 1037 Sun Yellow
Главное тело защитника: RAL 6021 светло-зеленый (окончание без морщин)
Сдвижные двери: RAL 1037 Sun Yellow
Внутренняя часть охранника: RAL 1013 Oyster White
Управляющий корпус: RAL 7032 Pebble Grey
