Домой > Продукты > трубчатая машина страндинг > Трубчатая машина для скрутки Предварительно напряженная стальная проволока Машина для скрутки 630/1+6

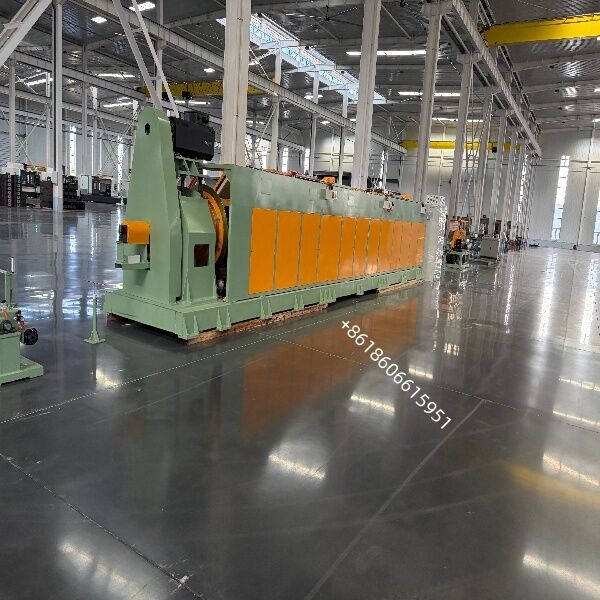

Трубчатая машина для скрутки Предварительно напряженная стальная проволока Машина для скрутки 630/1+6

Подробная информация о продукции

Место происхождения: Китай

Фирменное наименование: Beyde

Сертификация: CE

Номер модели: 630/1+6

Условия оплаты и доставки

Количество мин заказа: 1 комплект

Упаковывая детали: Упаковка контейнера безопасности

Время доставки: 90 дней

Условия оплаты: Л/К, Д/А, Д/П, Т/Т

Поставка способности: 200 набор/год

Лучшая цена
Подробная информация о продукции
Выделить:

Трубчатая машина для скрутки стальной проволоки

,

Машина для скрутки 630/1+6

,

Машина для предварительно напряженной стальной проволоки

Использование:
Скрутка
имя:
Трубчатая садя на мель машина
Приложение:
сталь, ACSR и AAAC, проволока Al
Материал проволоки:
стальной, медный
Самый небольшой займите катушка:
PN800
Высота машины центральная:
700 мм
Центральная катушка оплаты-:
PN400-PN630
Власть:
220/380
Займите размер катушкы:
PND800-PND1600
ПЛК:
SIE/МУЖСКИЕ
Минимальный диаметр голый проволоки:
1 мм
Максимальный диаметр голой электродной проволки:
5 мм
Гарантия:
12 месяцев
Использование:
Скрутка
имя:
Трубчатая садя на мель машина
Приложение:
сталь, ACSR и AAAC, проволока Al
Материал проволоки:
стальной, медный
Самый небольшой займите катушка:
PN800
Высота машины центральная:
700 мм
Центральная катушка оплаты-:
PN400-PN630
Власть:
220/380
Займите размер катушкы:
PND800-PND1600
ПЛК:
SIE/МУЖСКИЕ
Минимальный диаметр голый проволоки:
1 мм
Максимальный диаметр голой электродной проволки:
5 мм
Гарантия:
12 месяцев
Описание продукта

Трубчатая машина для свивки преднапряженной стальной проволоки Машина для свивки 630/1+6



Высокоскоростная трубчатая машина для свивки для производства преднапряженной стальной проволоки для бетона 1×7 (PC-проволока) и оцинкованных/нержавеющих стальных канатов 1+6. Шесть проволок отходят изнутри вращающейся трубы, скручиваются вокруг центральной проволоки без кручения и выходят в виде геометрически стабильной, снятой с напряжений проволоки — со скоростью вращения клетки до 1200 об/мин.



Обзор продукта

Трубчатая машина для свивки · Модель TG-630/1+6 · Для преднапряженной стальной проволоки для бетона 1×7 и каната 1+6

Трубчатая машина для свивки 630/1+6 — это высокоскоростная система свивки без кручения, разработанная для производителей преднапряженной стальной проволоки для бетона (PC) в соответствии со стандартами ASTM A416 / A779, EN 10138, GB/T 5224 и ISO 6934-3. Она укладывает шесть наружных проволок (намотанных на бобины 630 мм, расположенные внутри вращающейся трубы) вокруг стационарной центральной проволоки, производя стандартную структуру проволоки 1×7, используемую в пост- и преднапряженном бетонном строительстве.

Поскольку катушки отвода вращаются вместе с трубой, а не противовращаются, машина не придает индивидуальным проволокам обратного кручения. В результате получается проволока с равномерным шагом свивки, постоянным диаметром, низким релаксационным напряжением и отличной адгезией к бетону — три свойства, определяющие, проходит ли проволока испытания на растяжение и релаксацию напряжений.

Диаметр одиночной проволоки Ø 1,0 мм - Ø 5,0 мм для ST
Максимальный диаметр свивки Макс. Ø 17 мм
Диапазон шага свивки 30 - 500 мм (бесступенчатая регулировка)
Максимальная скорость вращения клетки 550 об/мин (фактическая скорость производства)
Диапазон линейной скорости 20-120 м/мин
Диаметр тянущего барабана Ø 1200 + Ø 1200 мм
Размер бобины отвода в клетке PND630
Размер приемной бобины PN800-PN1600
Размер бобины центрального отвода PND630
Мощность главного двигателя 55 кВт
Мощность двигателя тянущего барабана 30 кВт
Мощность приемного двигателя 5,5 кВт



Трубчатая машина для скрутки Предварительно напряженная стальная проволока Машина для скрутки 630/1+6Трубчатая машина для скрутки Предварительно напряженная стальная проволока Машина для скрутки 630/1+6Трубчатая машина для скрутки Предварительно напряженная стальная проволока Машина для скрутки 630/1+6





Марка подшипников HRB
Марка низковольтного оборудования SCHNEIDER
Марка пневматических компонентов AIRTAC
Марка главного приводного двигателя (КИТАЙСКИЙ ТОП)
Марка приемного двигателя (КИТАЙСКИЙ ТОП)
ПЛК SIE/MENS
Сенсорный экран SIE/MENS
Класс болтов ≥ 8,8 класс



Гарантия качества и послепродажное обслуживание
Заводские приемочные испытания (FAT)
Работа без нагрузки ≥ 2 ч при 1200 об/мин, вибрация ≤ 2,8 мм/с
Точность шага свивки ≤ ±1% на 100 м
Стабильность натяжения ≤ ±5% в течение 8 ч
Диаметр проволоки в пределах ±0,15 мм, овальность > 3%
Испытание цепи безопасности по ISO 13849-1, Кат. 3
Документация и поддержка
Общий чертеж, технологическая схема, электрическая схема, список клемм
Руководство по эксплуатации и техническому обслуживанию (EN / CN / RU / ES)
Список запчастей с кодами OEM, список инструментов, декларация CE
Монтаж на месте, ввод в эксплуатацию и обучение операторов
12 месяцев гарантии, отправка запасных частей со склада в течение 72 часов
Удаленная диагностика через VPN / TeamViewer
