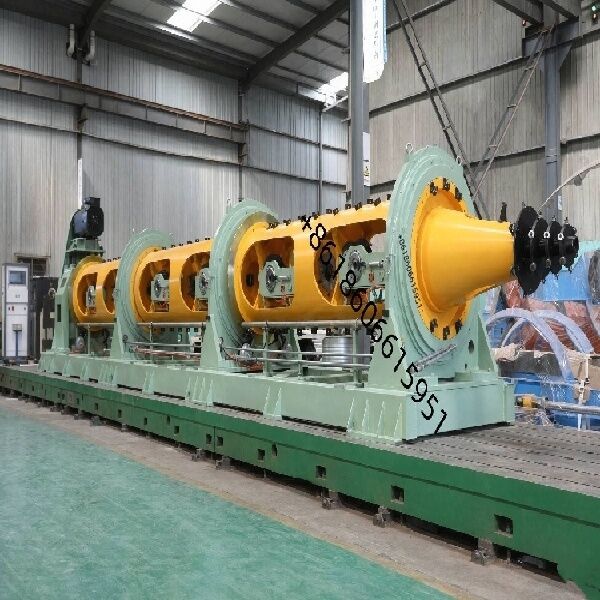

Трубчатая натяжная машина стальная проволока веревка Скручивающая машина веревка закрывающая

Трубчатая машина для скрутки стальной проволоки, машина для скрутки проволочного каната, машина для закрытия каната

Спецификация
Высокоскоростная трубчатая машина для скрутки предназначена для скрутки стальных проволок, медных проволок, алюминиевых проволок и различных кабельных проводников. Она широко используется в производстве стальных канатов, силовых кабелей, контрольных кабелей, коммуникационных кабелей и специальных кабелей.
Благодаря высокой скорости вращения, стабильной работе, низкому уровню вибрации и точной работе по скрутке, машина обеспечивает отличное качество продукции и высокую эффективность производства. Прочная трубчатая конструкция, усовершенствованная система привода и надежные электрические системы управления делают ее пригодной для непрерывного промышленного производства.
Машина может быть изготовлена по индивидуальному заказу в соответствии с диаметром проволоки, структурой пряди, размером катушки и производственными требованиями.

Основные технические параметры

6 клетка для скрутки бобин

• Спецификация катушки для отмотки: PND630 мм
• Максимальная скорость вращения клетки: 700 об/мин
• Мощность главного двигателя: 55 кВт (переменный ток)
• Метод натяжения катушки: гистерезисное натяжение; регулируемое в режиме онлайн
• Загрузка/выгрузка катушки: пневматическое освобождение/зажим; двухцилиндровый блокировочный механизм против обратного хода
• Защита от обрыва проволоки: контактный датчик
• Метод поддержки клетки: две опоры подшипников (конфигурация 3+3)
• Смазка опор подшипников: масляная ванна/циркуляционная смазка; контроль высокой температуры; автоматическое отключение
• Протяжка проволоки в клетке: внешняя протяжка; удобный подвод
• Материал отверстия для направления проволоки: твердосплавная фильера
• Метод привода клетки: задний привод; вертикальная установка
• Метод торможения: пневматический дисковый тормоз
• Метод остановки при обрыве проволоки: контактный триггер (нижняя планка)
• Обработка катушки в колыбели: пневматический зажим/освобождение; двухцилиндровый блокировочный механизм против обратного хода; загрузка/выгрузка катушки с помощью крана, поставляемого заказчиком
• Натяжение отмотки в колыбели: гистерезисное натяжение; значения натяжения устанавливаются через сенсорный экран и регулируются в режиме онлайн
• Рама отмотки: цельносварная конструкция; высокая точность обработки; высокая механическая прочность; долговечность и устойчивость к деформации
• Конструкция опоры клетки: трехсекционная (2+2+2) цельная трубчатая опора; три комплекта больших подшипников, поддерживающих среднюю и выходную части; фланцевые соединения
• Метод смазки: независимый масляный насос с циркулирующим маслом; обеспечивает функции смазки и охлаждения
• Контроль высокой температуры для больших подшипников; автоматическое отключение с уведомлением HMI
• Метод торможения: плоская пневматическая дисковая тормозная система; синхронизированная работа ПЛК, включающая сервоприводы/частотные преобразователи, тормозные резисторы и пневматические тормоза для выполнения медленных, быстрых и экстренных остановов; обеспечивает синхронизацию системы
• Основной блок оснащен внешним маршрутизацией проволоки; отверстия для направления проволоки Ø17 мм
• Защитный кожух: конструкция с осевым раздвижным окном; пневматическое открытие/закрытие; встроенные звукопоглощающие панели; включает защитную блокировку (останавливает машину при открытии окна)
• Пластина для сбора проволоки: узел, состоящий из распределительной пластины с 6 отверстиями и устройства предварительного формирования

Электрическая система управления

• Источник питания: трехфазная, пятипроводная система; 380 В (±10%), 50 Гц.
• Машина использует распределенную систему привода двигателей (с использованием сервоуправляемых частотно-регулируемых двигателей). Каждый серводвигатель переменного тока регулируется частотным преобразователем (ЧП). Общее управление системой осуществляется ПЛК в сочетании с сенсорным интерфейсом; основной блок запускается с задержкой после звукового сигнала.
• Машина оснащена следующими функциями защиты:
• Сигнализация неисправности ЧП.
• Защита от перегрузки механизма намотки/перемещения и защита источника питания.
• Защита от низкого давления воздуха.
• Защита от обрыва проволоки.
• Оснащена интеллектуальным счетчиком электроэнергии.
• Зарезервирован Ethernet-интерфейс для сбора данных.
• Поставщик несет ответственность за всю внутреннюю проводку и кабели внутри корпуса машины и шкафа управления. Заказчик несет ответственность за всю проводку и кабели между узлами машины, между машиной и шкафом управления, а также между шкафами управления.
