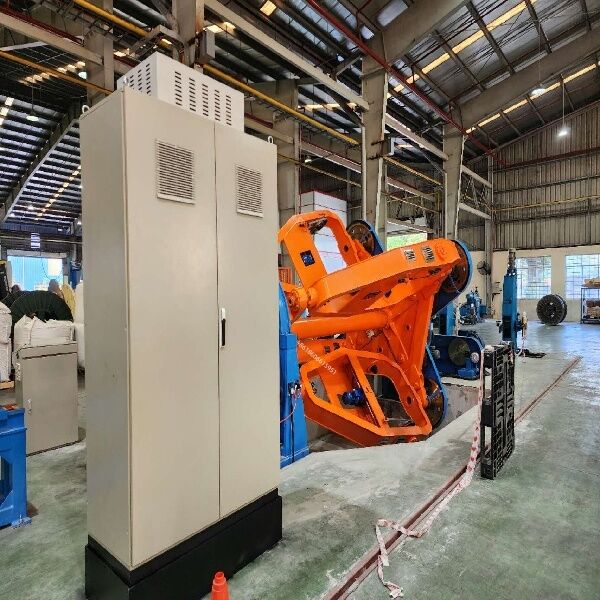

Универсальная планетарная кабелеукладочная машина 1+5 для силовых и контрольных кабелей
Применение
Эта серия продуктов подходит для кабельной прокладки и бронирования многожильных силовых кабелей различных сечений,
сшитых кабелей и систем управления. Также может использоваться для производства кабелей для зарядных станций.
Специальное предложение
Большая опорная подшипниковая система, новый тип высокоскоростной машины для намотки, основной поток изменен с традиционной поддержки тягачом на поддержку большого подшипника, дополненный другими методами. Внесен ряд улучшений, чтобы сделать ее более скоростной, с низким уровнем шума, не требующей обслуживания, с лучшей производительностью и более удобной в эксплуатации.
Описание: Оптимизируйте свое производство с помощью нашего комбинированного решения для скрутки и обмотки. Эта машина колыбельного типа интегрирует головки для неметаллической обмотки непосредственно после формующего инструмента, позволяя одновременно выполнять кабельную прокладку и нанесение амортизирующей ленты/обмоточной ленты, что сокращает количество операций и повышает эффективность производства.
Кабелеукладочная машина колыбельного типа является важным оборудованием для формирования кабелей. Она в основном используется для кабельной прокладки 3-6-жильных изолированных проводов, которые могут использоваться в круглых кабелях с обратной скруткой и для скрутки веерообразных кабелей без обратной скрутки. Также может использоваться для кабельной прокладки силовых кабелей низкого и среднего напряжения, контрольных кабелей, шахтных кабелей и других кабелей большого сечения. С помощью этой машины можно выполнять неметаллическую и металлическую обмотку лентой, бронирование стальной лентой и заполнение.
Наша компания имеет многолетний опыт в исследованиях и разработке кабелеукладочных машин колыбельного типа, полностью интегрировав производственный процесс кабелей ведущих производителей кабельной продукции Китая. Мы можем предоставить модели кабелеукладочных машин колыбельного типа 1000, 1250, 1600, 2000 и других, и можем реализовать различные типы кабельной прокладки, такие как 1+3, 1+1+3, 1+4, 2+3 и т.д., что значительно расширяет производственный диапазон продукции. Это лучшее оборудование для массового, непрерывного производства кабелей большого сечения.
| Наименование |
Кабелеукладочная машина |
| Модель |
1250 1600 2000 |
| Диаметр входного провода (мм) |
8-40 10-60 15-70 |
| Диаметр уложенного кабеля (мм) |
80 120 140 |
| Скорость вращения рамы (об/мин) |
13.9-33.1 8.0-18.5 4.0-8.8 |
| Шаг укладки (мм) |
181-3198 369-6646 400-6766 |
| Скорость намотки (об/мин) |
188-419 188-419 150-334 |
| Шаг намотки (мм) |
14.3-236.3 16-273 11-179 |
| Диаметр тянущего барабана (мм) |
2000 2500 гусеница |
| Линейная скорость (м/мин) |
6.00-44.41 6.78-51.21 3.53-26.86 |
5. Почему она превосходит барабанный твистер для вашей задачи
Вы ранее спрашивали о барабанных твистерах. Вот почему колыбельная машина лучше для вашей конкретной задачи с 4+1 изолированными жилами:
Защита изоляции: Барабанный твистер обеспечивает 0% обратной скрутки. Для крупных изолированных жил это может привести к "скручиванию" или скручиванию изоляции. 100% обратная скрутка колыбельной машины сохраняет жилы плоскими и круглыми.
Скорость против точности: Барабанные твистеры быстрее, но грубее. Колыбельные машины медленнее, но гораздо бережнее — идеально подходят для предварительно изолированных проводов, где важна поверхностная отделка.
Стоимость: Кабелеукладочная машина колыбельного типа значительно дешевле барабанного твистера эквивалентной производительности.
6. Пункт запроса предложения для вашего поставщика
При запросе предложения используйте это точное описание на английском языке, чтобы убедиться, что вы получите правильную машину:
"Нам требуется кабелеукладочная машина колыбельного типа (конфигурация 1+4) со следующими характеристиками:
Размер бобины: PN800 или PN1000.
Применение: Укладка 5 изолированных жил (ПВХ/СПЭ).
Максимальный диаметр жилы: 9,6 мм.
Обратная скрутка: 100% регулируемая на всех планетарных позициях.
Контроль натяжения: Независимый контурный танцор с замкнутым контуром на каждую позицию (диапазон 0–50 Н). Должен допускать асимметричные настройки (например, 30 Н для жил 7,4 мм, 18 Н для заземляющего провода 5,19 мм).
Центральная размотка: Стационарная, с независимым контролем натяжения."
