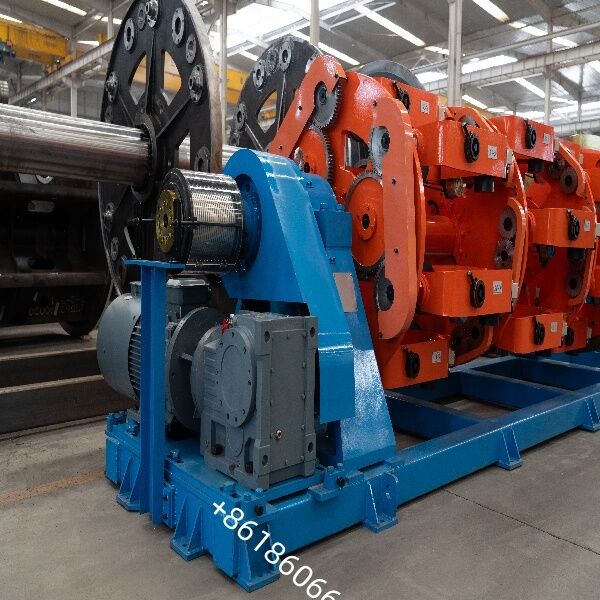

Планетарная крутильная машина: сочетание геометрии и высокопроизводительной передачи мощности

Планетарная приборы для скрещивания: где геометрия сочетается с высокопроизводительной передачей энергии

Основная структура и принцип работы

Система оплаты: включает в себя центральную платёжную стойку и несколько планетарных колыбелей;Они поддерживают кабельные катушки и вращаются с клеткой, используя механизм передач для достижения точного обратного поворота..

Главная клетка для натяжения: построена с использованием толстостенной цепи из бесшовной стали и поддерживается крупномасштабными подшипниками, обеспечивающими высокую жесткость и бесперебойную работу;некоторые модели поддерживают модульные тандемные конфигурации.

Система управления: современные устройства обычно используют ПЛК и сенсорные экраны управления в сочетании с двигателями переменной частоты (VFD), чтобы обеспечить бесступенчатую регулировку длины прокладки и синхронизацию напряжения.

Основные области применения

Кабели для передачи электроэнергии: Производство кабелей высокого/среднего напряжения, кабелей из алюминиевого проводника, подкрепленных сталью (ACSR), и проводников Milliken большого поперечного сечения.

Кабели для передачи данных и связи: изготовление высокоскоростных кабелей для передачи данных, таких как Ethernet, USB 3.1+ и QSFP, для обеспечения целостности сигнала и минимизации переговоров.

Специализированные и новые энергетические кабели: Подходят для кабелей медицинских приборов, роботизированных кабелей с цепочкой тяги, автомобильных проводных решеток и высокоточных кабелей для зарядных станций электромобилей.

Преимущества основного оборудования

Процесс обратного скручивания 100%: эффективно устраняет остаточный крутящий момент и предотвращает деформацию провода, значительно повышая гибкость и срок службы готового продукта.

Приспосабливаемость к сложным структурам: способен обрабатывать большое количество ядер, сформированные проводники и композитные защитные структуры, обеспечивая плотные слои и превосходную округлость.

Эффективное интегрированное производство: позволяет интегрировать такие процессы, как лента и плетение,сокращение обработки полуфабрикатов и повышение общей эффективности производства.

Электрическая система управления:
Электрическая часть управления состоит из шкафа питания, кабинета управления, сенсорного экрана и т. д., и есть соответствующие кнопки управления на каждом блоке
Электрический шкаф спроектирован с хорошими механическими свойствами и пылестойкими характеристиками и оснащен надлежащим количеством вентиляционных вентиляторов.
Источник питания: 3-проводная 5-фазная система, 380 В (± 10%) 50 Гц.
Общая установленная мощность: 230 КВт
Функция защиты двигателя: электрическая схема управления разработана с: функциями защиты от фазовых потерь, перегрузки и перегрева для предотвращения повреждения двигателя.
Информацию об отказе в сигнализации можно запросить на сенсорном экране, и он имеет функции хранения данных об отказе в сигнализации и производственном процессе.
Операционная система: может просматривать и изменять различные параметры в процессе производства в режиме реального времени, такие как высота, скорость производства, текущее рабочее состояние и другая информация.
Все приводы предназначены с кодерами, и обратная связь кодера работает в системе управления замкнутой цепью.
Устройство использует PLC единое управление координацией. Он использует сенсорный экран HMI для работы. Простая и удобная операция

Система защиты безопасности
Главная клетка для натягивания: Двусторонняя защитная сетка для стен (пористый материал)
Трансмиссия и другие части: защитная крышка из листового металла

Цвет:
Поворачивающиеся компоненты: RAL 1028
Основной корпус: RAL 5015 (Phthalo Blue)
Основная рама: RAL 9017 (черный)
Или на заказ.
