Обзор

Планетарная машина для укладки CLY-1250/1+4 предназначена для укладки/укладки многожильных силовых кабелей низкого и среднего напряжения, кабелей управления и горнодобывающих кабелей. Подходит как для круглых, так и для секторных жил (до 5 жил). Скрутильная клетка оснащена100% функция обратного поворота, обеспечивая минимальное внутреннее напряжение в уложенном кабеле. Вся линия управляется сенсорным экраном Siemens/Delta PLC + HMI с двигателями с инверторным приводом, что обеспечивает точный шаг укладки и синхронизацию скорости линии.

Приложение

• Прокладка силовых кабелей низкого и среднего напряжения (с изоляцией из ПВХ, сшитого полиэтилена)

• Кабель управления и кабель для майнинга в сборе (2–5 жил)

• Подходит для круглых или предварительно спиральных секторных проводов.

• Опциональная неметаллическая лента (полиэфирная/слюдяная лента) и армирование стальной проволокой.

Ключевые особенности

• ✅Планетарная скруточная машина (1 центральная + 4 боковые бобины, PN1250)​ с полной возможностью обратного поворота

• ✅Направление скрутки S/Z, шаг укладки бесступенчато регулируется с помощью ПЛК (300–2500 мм)

• ✅ Большая несущая конструкция с двумя опорами для высокоскоростной работы с низким уровнем вибрации.

• ✅ Электрический зажим/отпуск шпульки, функция предварительного закручивания для секторных стержней

• ✅ Оснащена неметаллической упаковочной головкой (2-панельной, 500–650 об/мин) и опциональной стальной броней.

• ✅ Пневматический гусеничный шпиль с измерением длины и автоматической остановкой при неисправности.

• ✅ Полная защита: перегрузка, превышение хода, блокировка защитной двери, аварийная остановка.

Обзор

Планетарная машина для укладки CLY-1250/1+4 предназначена для укладки/укладки многожильных силовых кабелей низкого и среднего напряжения, кабелей управления и горнодобывающих кабелей. Подходит как для круглых, так и для секторных жил (до 5 жил). Скруточная клетка оснащена функцией 100% обратного скручивания, что обеспечивает минимальное внутреннее напряжение в свитом кабеле. Вся линия управляется сенсорным экраном Siemens/Delta PLC + HMI с двигателями с инверторным приводом, что обеспечивает точный шаг укладки и синхронизацию скорости линии.

Приложение

Прокладка силовых кабелей низкого и среднего напряжения (с изоляцией из ПВХ, сшитого полиэтилена)

Кабель управления и кабель для майнинга в сборе (2–5 жил)

Подходит для круглых или предварительно спиральных секторных проводов.

Опциональная неметаллическая лента (полиэфирная/слюдяная лента) и армирование стальной проволокой.

Ключевые особенности

✅ Планетарная крутильная машина (1 центральная + 4 боковые бобины, PN1250)​ с возможностью полной обратной скрутки

✅ Направление скрутки S/Z, шаг скрутки бесступенчато регулируется с помощью ПЛК (300–2500 мм)

✅ Большая несущая конструкция с двумя опорами для высокоскоростной работы с низким уровнем вибрации.

✅ Электрический зажим/отпуск шпульки, функция предварительного закручивания для секторных стержней

✅ Оснащена неметаллической упаковочной головкой (2-панельной, 500–650 об/мин) и опциональной стальной броней.

✅ Пневматический гусеничный шпиль с измерением длины и автоматической остановкой при неисправности.

✅ Полная защита: перегрузка, превышение хода, блокировка защитной двери, аварийная остановка.

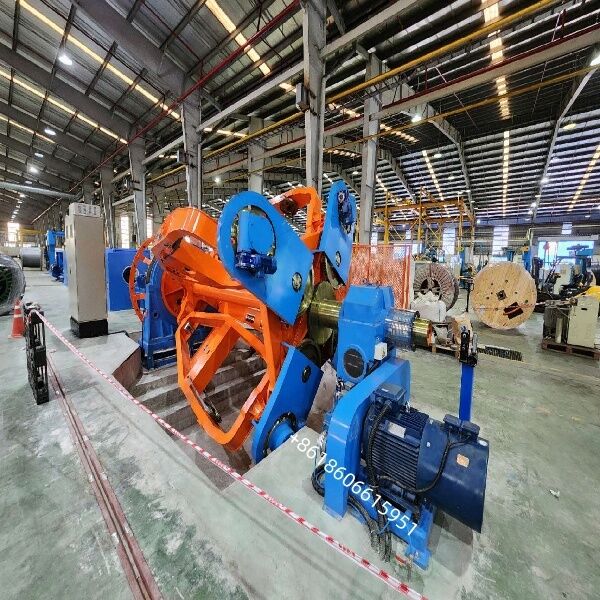

Название продукта: Машина для укладки кабеля планетарного типа 1250/1+4 (CLY-1250/1+4)

Обзор

Планетарная машина для укладки CLY-1250/1+4 предназначена для укладки/укладки многожильных силовых кабелей низкого и среднего напряжения, кабелей управления и горнодобывающих кабелей. Подходит как для круглых, так и для секторных жил (до 5 жил). Скрутильная клетка оснащена100% функция обратного поворота, обеспечивая минимальное внутреннее напряжение в уложенном кабеле. Вся линия управляется сенсорным экраном Siemens/Delta PLC + HMI с двигателями с инверторным приводом, что обеспечивает точный шаг укладки и синхронизацию скорости линии.

Приложение

• Прокладка силовых кабелей низкого и среднего напряжения (с изоляцией из ПВХ, сшитого полиэтилена)

• Кабель управления и кабель для майнинга в сборе (2–5 жил)

• Подходит для круглых или предварительно спиральных секторных проводов.

• Опциональная неметаллическая лента (полиэфирная/слюдяная лента) и армирование стальной проволокой.

Ключевые особенности

• ✅Планетарная скруточная машина (1 центральная + 4 боковые бобины, PN1250)​ с полной возможностью обратного поворота

• ✅Направление скрутки S/Z, шаг укладки бесступенчато регулируется с помощью ПЛК (300–2500 мм)

• ✅ Большая несущая конструкция с двумя опорами для высокоскоростной работы с низким уровнем вибрации.

• ✅ Электрический зажим/отпускание шпульки, функция предварительного закручивания для секторных стержней

• ✅ Оснащена неметаллической упаковочной головкой (2-панельной, 500–650 об/мин) и опциональной стальной броней.

• ✅ Пневматический гусеничный шпиль с измерением длины и автоматической остановкой при неисправности.

• ✅ Полная защита: перегрузка, превышение хода, блокировка защитной двери, аварийная остановка.

Основные технические параметры

Состав машины (стандартная поставка)

1. PN1250/1+4 Планетарная скруточная клетка с обратной закруткой — 1 комплект

2. Двухрядный держатель плашек — 1 комплект

3. Устройство для неметаллической ленты Φ630×2 — 1 комплект

4. Механический + электронный счетчик длины — 1 комплект

5. Пневматический шпиль Caterpillar массой 1600 кг — 1 комплект

6. Приемно-натяжной устройство портального типа Φ2500 с траверсой — 1 комплект

7. Полная электрическая система управления (ПЛК + ЧМИ + инвертор) — 1 комплект

8. Ограждения безопасности и устройство аварийной остановки

9. Центральная расчетная стойка колонны Φ1600 — 1 комплект
