Инженерная и поддержка 630/6+12+18 Высокоскоростная планетарная прицепная машина

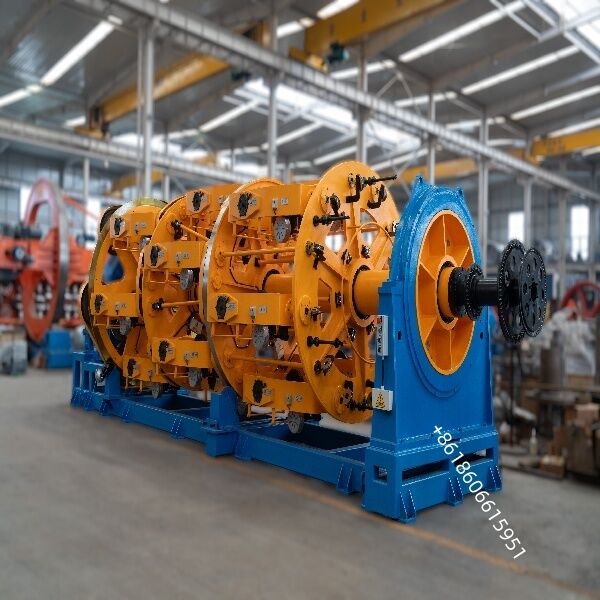

Инженерно-техническое сопровождение 630/6+12+18 Высокоскоростная планетарная машина для скрутки

Высокоскоростная планетарная машина для скрутки предназначена для крупномасштабного производства многожильных кабелей, таких как кабели управления, силовые кабели и кабели передачи данных. Это ключевая машина для применений, требующих плотной, высококачественной скрутки, включая зарядные станции, фотовольтаику и робототехнику.

Принцип работы и ключевые особенности

Планетарный механизм: Несколько катушек установлены во вращающемся планетарном механизме. По мере того, как механизм вращается вокруг центральной оси, каждая катушка одновременно вращается вокруг своей оси, скручивая провода вместе. Эта система зубчатых передач "солнце-планета" может быть сконфигурирована для обратной скрутки для получения круглых, компактных и концентрических жил кабеля.

Высокая скорость и производительность:

Современные машины спроектированы для высоких скоростей вращения и линейных скоростей, что значительно повышает производительность при сохранении качества.

Равномерный контроль натяжения:

Оснащены индивидуальными системами натяжения (магнитные тормоза, гистерезис или балансиры), управляемыми ПЛК, для обеспечения постоянной длины шага скрутки и предотвращения овальности проводника или поверхностных дефектов.

Универсальные конфигурации:

Доступны в различных размерах (например, 315, 400, 500, 630) с различной вместимостью катушек (6, 12, 18, 24, 30) для размещения широкого спектра диаметров проводов и конечных размеров кабеля.

Интегрированные компоненты линии: Полная производственная линия обычно включает:

Центральные или боковые размоточные стойки

Планетарный механизм скрутки с обратной скруткой

Держатель фильер и устройство предварительной скрутки

Головки для наложения ленты/бронирования

Тянущее устройство и отвод

Приемное устройство с системой перемещения

Электрический шкаф управления с ЧМИ

Типичные области применения

Кабели управления и силовые кабели: Для кабелей управления робототехникой, автоматизацией и промышленностью, требующих плотной скрутки.

Кабели для новой энергетики: Широко используются для зарядных станций электромобилей, фотовольтаических (PV) кабелей и кабелей ветрогенераторов.

Кабели передачи данных и связи: Подходят для кабелей помещений и комбинированных оптико-электрических кабелей.

Специальные кабели: Для кабелей с высокой гибкостью, лифтовых кабелей и медицинских кабелей, где качество и стабильность имеют решающее значение.

Фокус на инжиниринге и поддержке

Процесс и компоновка линии: Определение размера проводника, длины шага скрутки и линейной скорости. Предоставление общих чертежей для фундаментов, электропитания (обычно 3×380В, 50Гц) и зон безопасности.

Пусконаладка и обучение: Монтаж на месте, заправка и запуск. Обучение операторов эксплуатации, регулировке натяжения и базовому устранению неисправностей.

Удаленная и полевая поддержка: Диагностика проблем удаленно по телефону или видеосвязи. Поставка запасных частей, таких как подшипники, ремни и датчики. Предоставление услуг на месте для крупных отказов или модернизации.

Техническое обслуживание и оптимизация: Разработка графиков профилактического обслуживания и консультирование по модернизации систем управления или интеграции данных для Индустрии 4.0.

Инженерные советы

Балансировка механизма: Обеспечьте сбалансированную загрузку катушек для минимизации вибрации и износа подшипников на высоких скоростях.

Надежный контроль натяжения: Используйте высококачественные, откалиброванные системы натяжения. Для тонкожильных проводников рассмотрите замкнутые магнитные или сервоприводные системы натяжения для лучших результатов.

Фундамент и выравнивание: Жесткий фундамент имеет решающее значение. Точное выравнивание механизма, тянущего устройства и приемного устройства необходимо для предотвращения вибрации и продления срока службы компонентов.

Использование моделирования: Для индивидуальных или высокоскоростных конструкций используйте программное обеспечение для многотельной динамики (например, RecurDyn) для моделирования нагрузок, оптимизации системы привода и сокращения количества проб и ошибок
