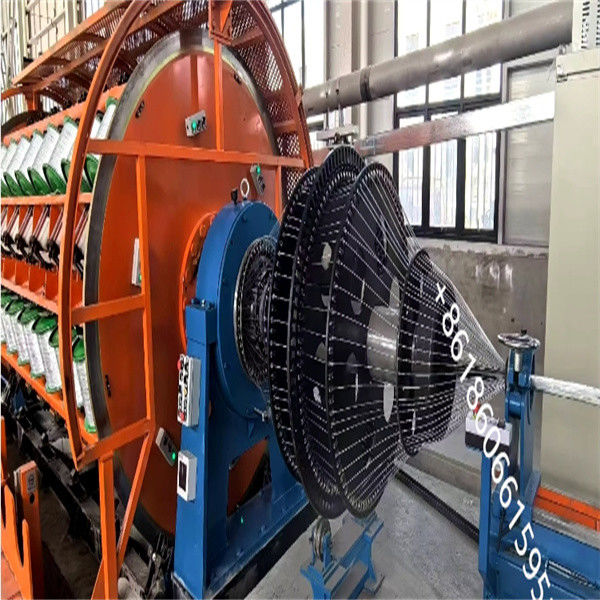

Бесступенчатая скорость 400/42+42 бронированная кабельная машина для различных спецификаций кабеля

Бесступенчатая скорость 400/42+42 бронированная кабельная машина для различных спецификаций кабеля

1Применение:
Эта машина в основном используется для производства низкоуглеродистой стальной проволоки для больших кабелей поперечного сечения и неотступного скручивания алюминиевых проволок;Он также может быть использован для не извилины натягивания медных круговых проволочных ядер.

2Обзор состава оборудования
Вся машина приводится в действие отдельным двигателем, а шарнир и тяга приводятся отдельными двигателями.Управление всей машины принимает Siemens S7-200 серии PLC для обеспечения точности синхронизацииВ фактическом производстве, the operator can set the process parameters such as the pitch of each section of the twisted wire and the speed of the production line on the touch screen according to the required cable specificationsПри запуске ПЛК автоматически рассчитывает скорость каждой части передачи, обеспечивая синхронизацию всей машины и точность откидания скрученной проволоки.и достижение бесступенчатого регулирования скорости всей машины.
Напряжение проволочного катушка изкрученного тела контролируется и регулируется механическим трением для обеспечения стабильности напряжения проволочного катушка.
Работа всей машины принимает PLC серии Siemens S7-200 и полевую шину для унифицированного управления, координации рабочего состояния, работы,и регулирование скорости различных электрических частей машиныЭкраны сенсорного управления используют цветной интерфейс Siemens для управления работой.

• Провод из низкоуглеродистой стали: Φ0,9-Φ3,0 мм
• Максимальный диаметр ядра до бронирования: ≤ Φ80 мм
• Скорость вращения:72.5 р/мин ((рабочая скорость)
• Бронемашина:Непрерывное регулирование
• Мощность основного двигателя: 90 кВт (мотор с переменной частотой переменного тока)
• Φ600x2 неметаллическая ленточная машина скорость: 500 р/мин
• Неметаллическая ленточная машина:Стойкость настройки
• Мощность двигателя неметаллической ленточной машины:11kw (мотор с переменной частотой переменного тока)
• Максимальная тяговая сила: 5 T
• Максимальная скорость тяговой линии :30 м/мин
• Мощность пневматического гусеничного двигателя:22кВт х2 набор ((мотор с переменной частотой переменного тока)
• Размер катушки в клетке:PN400 ((рисунок катушки заказчика)
• Размер катушки: PN1600-PN3150
• Размер поглощающей катушки:PN1600-PN3150
• Высота центра машины:1000 мм

• 3150 мм портальная стойка для оплаты
• # Напиши через проволоку
• 48+48-500 главная клетка
• Автоматическая система боковой нижней загрузки катушек
• Подставка для замыкания проволоки
• Φ600x2 неметаллическая лентовая машина
• Механический и электрический счетчик
• 5000 кг гусеничная машина
• 3150 мм портальный подъемник и стойка поперечных линий
• Электрическая система управления
• Ограждение безопасности

4Электрическая система управления

• Источник питания - трехфазная пятипроводная система: 380В (± 10%) 50Гц
• Эта машина использует подмоторный привод (мотор использует двигатель с переменной частотой), и каждый двигатель с переменной частотой переменного тока использует преобразователь частоты для управления скоростью.Вся машина управляется программируемым контроллером SiemensГлавная машина запускается с задержкой после звонка тревоги.
• Эта машина оснащена следующими средствами защиты:
• Сигнализация по отказу преобразователя частот.
• Защита от перегрузки и защита питания для приемных и разгрузочных кабелей.
• Защита от давления воздуха.
• Защита от разрыва проволоки.

5.Операционный директор:

Направление работы оборудования: правая машина с головой, работа устройства, обращенного в сторону, левая линия выпуска, правая линия поглощения

6Цвет:

• Сдвижные части:RAL2004
• Основной кузов:RAL5015
• Другие части:RAL7035
