Круглая барабанная винтовая машина
, Машина для скручивания барабана с формой сектора
, Настраиваемая барабанная винтовая машина

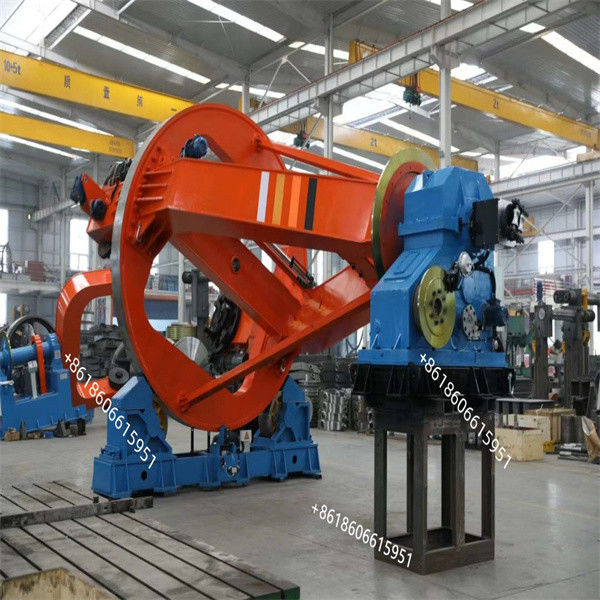

Настраиваемая барабанная твистерная машина для круглых и секторных проводов
Drum twister machine is used forcablingaluminium medium and low voltage power cables for round and sector shape conductor with automatic system to ajust the position of the conductors in the laying up process.
Компоненты:
Ротационная выплата 5 штук.
Блок лома/секторальный детектор/коррекционный блок - 1 шт.
Система держателя дисков: - 1 шт.
Неметаллическая ленточная установка - 1 шт.
Ротационная гусеница - 1 шт.
Ротационный прием - 1 шт.
Табличный винтер Технические характеристики:
1Диаметр однопроводника: 6÷ 35 мм
2Максимальный диаметр кабеля: 80 мм
5Диапазон прокладки: от 250 до 2000 мм
6Направление отложения: S или Z
Оплата Технические характеристики:
Наземные/наземные системы отгрузки с подъемниками для погрузки/разгрузки бочек.
1. Вид выплаты: ротационная
2Количество выплат: 5
3Максимальный диаметр отвода: 2000 мм
Принять Технические характеристики:
Системы заземления/заземления с подъемниками для погрузки/разгрузки бочек.
1. Вид выплаты: ротационная
2Максимальный диаметр входа: 2500 мм
Размеры барабанов:
- Диаметр фланца: 2500 мм
- Диаметр бочки: 1500 мм
- Общая длина: 1750 мм
Спецификации неметаллических ленточных устройств:
1Максимальное количество лент: 2 шт.
2Ширина ленты: 20 ÷ 60 мм.
3Максимальный диаметр ленточных рулонов: 800 мм.
| Форма проводника |
Круг и сектор |
| Секция проводника для натягивания |
от 16 до 300 мм2 |
| Максимальная доза отложения |
Ø20- Ø100 мм |
| Диапазон отложения |
200-5000 мм |
| Скорость ротации |
50 р/мин |
| Скорость вращения барабана |
50 р/мин |
| Скорость вращения гусеницы |
50 м/мин |
| Максимальная сила оттягивания |
5000 кг |
| Максимальная скорость вращения неметаллической ленточной установки |
650 р/мин |
| Уровень нажатия на ленте |
0-200 мм ((регулируемый без шагов) |
| Максимальная скорость вращения металлической ленточной установки |
550 р/мин |
| Металлическая ленточная установка |
0-200 мм ((регулируемый без шагов) |
| Размер вращающейся катушки Pay-off |
PN1250-PN1600 |
| Размер вращающейся катушки Pay-off |
PN2000-PN2500 |
| Тип барабана Размер катушки |
PN2000-PN2500 |
| Спецификация окупаемости наполнительной веревки |
Ø400* 22*360 мм (20 шт.) |
| Ø630* 52*475 мм (4 шт.) |
| Размер катушки для бронирования стальной проволокой |
Ø500 |
| Ø1600 Поворотная отплата Моторная мощность |
15 КВт (мотор переменного тока) |
| Ø2500 Ротационная отдача Моторная мощность |
22 КВт (мотор переменного тока) |
| Устройство нажатия Моторная мощность |
Мотор переменного тока мощностью 11 кВт |
| Мощность двигателя ротационной гусеницы |
18.5кВ*2 (мотор переменного тока против двигателя) |
| Тип барабана Мощность двигателя |
Мотор переменного тока мощностью 45 кВт |
