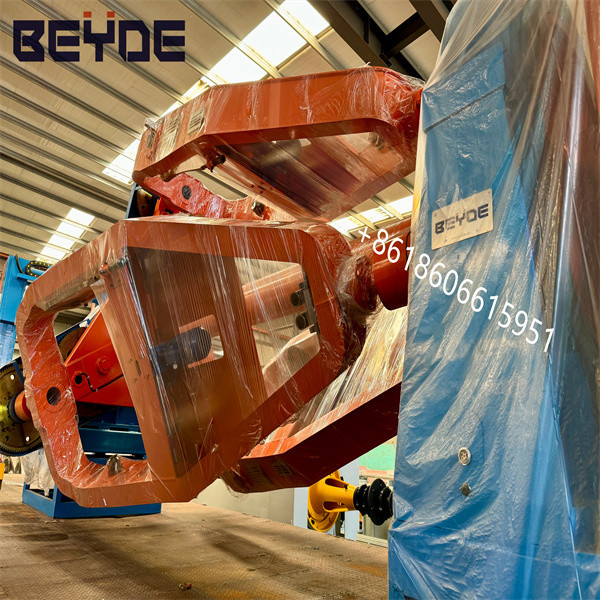

Мощная красивая структура рамы для установки машины для натягивания проводника

Мощная и красивая конструкция каркаса для установки проводников

1. Применение:

Эта машина в основном используется для круглого или вентилятора в форме натяжки 3-ядерных, 4-ядерных и 5-ядерных силовых кабелей до 400 мм2.

Оборудование состоит из ПЛК программного управления + сенсорный экран + переменной частоты управления скоростью + пневматического управления.,медленное отключение, аварийная остановка и другие состояния не должны превышать 3% для обеспечения стабильной завязки.

Клетка с петлями использует двойную конструкцию подшипников передней и задней части вместо традиционной конструкции подшипника колеса.который более подходит для высокоскоростного вращения и повышает эффективность производства.

2. Основные технические параметры

3. Основной компонент

1. Технические параметры каждого основного компонента

4.1 Φ1600Центр вращающийсяотплатастойка

4.1.1 Применимые спецификации кабельных катушек: PN1600

4.1.2 Применимая ширина катушки 1180 мм

4.1.3 Максимальная грузоподъемность: 6Т

4.1.4 Структура и режим работы: стойка для отгрузки представляет собой переднюю и заднюю конструкцию двойной опоры типа колыбели, которая может быть подключена к ручному сцеплению,клетка может вращаться синхронно или фиксироваться на месте для достижения обратного изгиба для круговых проводов, без обратного скручивания для сектора проводов и остановки работы

4.1.5 Способ загрузки катушки: Принятие конструкции типа колыбели, электрическое закрепление и развязывание катушки проволоки. Верхний конец имеет функцию остановки, чтобы предотвратить выброс катушки.

4.1.6 Производственный процесс колыбели: проволочная стойка использует высококачественную технологию CNC-резания листового металла и общую технологию изгиба, с несколькими позициями сварки и чистым внешним видом.Высокотемпературное отжигание используется для устранения напряжения, и, наконец, выполняется общая обработка с высокой механической прочностью, высокой точностью и плавной работой.

4.1.7 Напряжение провода: для обеспечения напряжения провода используется механическое управление трением, а размер напряжения регулируется вручную.

4.2Φ1600/3 коробка для натягивания катушек

4.2.1 Размер катушки:PN1600

4.2.2 Максимальная грузоподъемность: 6 т на катушку

4.2.3 Максимальная скорость:35 р/мин

4.2.4 Диапазон наклона: 500-5000 мм (настраивается на ПЛК без шагов)

4.2.5 Мощность двигателя: 75 КВт ((AC)

4.2.6 Структура заднего поворота: планетарная передача

4.2.7 Способ предварительного скручивания Электрическое предварительное скручивание онлайн

4.2.8 Способ закрепления катушки;электрическое затягивание и развязывание катушки.

4.2.9 Режим работы: клетка управляется с помощью сенсорного экрана интерфейса человек-машина, координируемого программируемым контроллером PLC для управления запуском, остановкой,пробежки и другие операции с винтовой клеткойИнтерфейс "человек-машина" может вводить и отображать различные данные лебедки, такие как скорость, корень,скорость производства, и т.д., что облегчает работу.

4.2.10 Способ изготовления: Клетка для натягивания может переключаться между состояниями обратного и обратного натяжения, чтобы адаптироваться к натягиванию круговых или секторальных кабелей.Главная колыбель использует электрический метод предварительного скручивания, и угол колыбели можно тонко настроить во время работы.

4.2.11 Структурный состав: Клетка 1600/3 состоит из коробки передач, большого подшипника, тормозного диска, проволочной катушки и поддерживающих дисков для больших и малых колыбелей.Скручивающий клетки поддерживается коробкой редуктора и большим подшипником сиденья, а коническая конструкция предназначена для размещения колыбели в трех равных частях.и поддерживающая плита проволочной катушки рамы соединена с основным валом посредством сочетания плоских клавиш и расширения рукаваБольшая пластина давления изготовлена из сварных частей и обжигается.Осуществить 100-процентный обратный поворот через планетарный механизм передач.

4.2.12 Способ подшипников: Вся машина предназначена для высокоскоростной работы без помощи буксировщиков и работает через внутренние подшипники коробки передач и большие подшипниковые сиденья.

4.2.13 Структура обратного поворота: механизм обратного поворота поворотной клетки использует тип планетарной передачи, который может выдерживать большой крутящий момент и стабильно работать.

4.2.14 Способ привода: Клетка с вращением управляется отдельно двигателем переменного тока мощностью 75 кВт с встроенным в двигатель кодером.Кодер работает в замкнутой системе управления и координируется и управляется программируемым контроллером PLC с каждым блоком.

4.2.15 Напряжение проволоки: рама проволочного катушка обеспечивает необходимое напряжение для освобождения проволоки посредством механического трения, и напряжение регулируется вручную.

4.2.16 Тормозная система: Тормозная система клетки координируется ПЛК для завершения тормозного процесса через компрессор воздуха, преобразователь частоты, тормозное сопротивление и т.д.Весь процесс торможения синхронизируется со всей машиной, чтобы обеспечить стабильный питч.

4.2.17 Наполнение: катушная лебедка 1600/3 оснащена 12 комплектами рельсовых стойки для наполнения на конце выходной проволоки.В переднюю часть клетки были добавлены 2 комплекта из 630 проволочных рельсов для выплат., который можно использовать взаимозаменяемо с стойкой для заполнения.

4.2.18 Прочие:

4.2.18.1 Клетка оснащена различными средствами защиты, такими как сигнализация об отказе двигателя привода, сигнализация о высокой температуре подшипника и сигнализация о недостаточном циркулирующем топливе.интерфейс человек-машина просит и отображает конкретную информацию о неисправности для легкого устранения неполадок и технического обслуживания.

4.2.18.2 После отвода основной клетки подпорка принимает треугольную конструкцию, которая сваривается и закаливается стальными пластинами.не уменьшает несущую силу, и избегает длительных деформаций и трещин.

4.2.18.3 С улучшением общей конструкции, соответствующие оптимизации также были сделаны по сравнению со структурой буксировщика, делая кабельное движение более плавным, меньше изгиба проводов,и более удобная эксплуатация.

4.2.18.4 Передняя опора имеет большую подшипную структуру по сравнению со структурой буксира, что эффективно повышает скорость работы и избегает перегрузки.

4.3Двойной.Закрытие строки проволокаУдерживатель матрицы

4.3.1 Удерживающее устройство: Φ100 мм

4.3.2 Движимое расстояние держателя: ≥ 300 мм

4.3.3 Одноместная двойная строка закрывающейся проволоки может регулироваться вперед и назад в направлении прохождения кабеля, а основание формы представляет собой разделенную структуру.

4.4 Φ600 Двухдисковая неметаллическая лентовая машина (патент No: 2021 2 2072586.0)

4.4.1 Форма ленты: тангентный тип

4.4.2 Максимальный диаметр применяемой ленты: Φ600

4.4.3 Применимый диаметр ядра ленты: Φ80

4.4.4 Применимая ширина ленты: 20-60 мм

4.4.5 Количество дисков: 2 диска

4.4.6 Материал ленточного отверстия: алюминий

4.4.7 Напряжение отпуска: механическое трение

4.4.8 Максимальная скорость головки упаковки: 600 р/мин.

4.4.9 Протяженность ленты: бесконечно регулируемая

4.4.10 Мощность ленточного двигателя: 11 кВт (AC)

4.4.11 Материалы ленты: полиэфирная лента, нетканая ткань, композитная лента из алюминия и пластика, стеклянная ткань, полупроводящая ткань и т.д.

4.4.12 Данная машина управляется с помощью сенсорного экрана человеко-машинного интерфейса и координируется и управляется программируемым контроллером PLC для запуска, остановки, бега и других операций.обеспечение согласованности с синхронизацией каждого блока в любом рабочем состоянии;.

4.4.13 Структура ленточной головки полурезанной формы, управляемая отдельно двигателем переменной частоты переменного тока. Двигатель оснащен кодером,работающий в системе управления с закрытым контуромУ упаковочной машины есть левая и правая функции.

4.4.14 Лента загружается через циркулятор, который представляет собой конструкцию с быстрым открытием с механической функцией блокировки, чтобы предотвратить выброс ремня.Алюминиевый циркулятор легкий и прост в использовании.

4.4.15 Форма напряжения: напряжение ленты выводится через механическое трение напряжения, размер напряжения может быть регулироваться вручную

4.4.16 Тормозная система: ленточное торможение достигается посредством скоординированного управления ПЛК, включая компрессор воздуха, преобразователь частоты, тормозное сопротивление и т.д.Весь процесс торможения синхронизируется со всей машиной, чтобы обеспечить стабильный питч.

4.4.17 Автоматическая остановка сломанной ленты: оборудованная функцией обнаружения вектора импульса и остановки сломанной ленты, состояние сломанной ленты и использованной ленты может контролироваться и сигнализироваться.и вся машина может тормозиться.

4.4.18 Защитная крышка безопасности: используется полностью закрытая крышка для защиты раздвижной двери типа коробки, крышка имеет функцию открывания и остановки, оснащена окном наблюдения,и оснащен рабочим освещением внутри

.

4.5 Механическая + Электронная длина mЭфирный счетчик

4.5.1 Внешняя окружность колеса измерителя: Φ500 мм

4.5.2 Максимальная длина отсчета: 9999 м

4.5.3 Структура и характеристики счетчика: проволока сжимается двумя полуметровыми роликами

Двое роликов могут свободно перемещаться и адаптивно регулировать размер провода.

4.5.4 Он имеет функцию остановки на счетчике. Требуемую длину производства можно ввести на сенсорном экране. После завершения производственной задачи вся машина тормозит и останавливается,и просьбы на человеко-машинный интерфейс.

4.6 2500 кг пневматическая гусеница

4.6.1 Максимальный проходный диаметр кабеля: Φ100 мм

4.6.2 Скорость гусеницы: 50 м/мин

4.6.3 Мощность двигателя: 22 кВт ((AC)

4.6.4 Максимальная тяга: 2500 кг

4.6.5 Пары цилиндров: 8 пар

4.6.6 Структура и особенности: используется пневматическая гусеница типа ползучего, которая пневматически затягивается для ослабления кабеля, пневматически натягивается ползучий, приводимый в действие двигателем,безступенчатая смена скоростиПроцесс торможения всей машины завершается посредством общей координации и управления ПЛК через преобразователь частоты двигателя,воздушная тормозная система и тормозное сопротивление. торможение всей машины является последовательным, конструктивная структура тела машины является высокой, и операция удобна.

4.7 Φ2000 Стойка для подъема колонны и поперечных линий

4.7.1 Применимая катушка: PN1000-PN2000

4.7.2 Применимая ширина катушки: 750-1500 мм

4.7.3 Максимальная грузоподъемность: 10Т

4.7.4 Диаметр кончика: Φ80/125 мм

4.7.5 Максимальная скорость поглощения: 60 м/мин

4.7.6 Диаметр поперечного провода: Φ10-80 мм

4.7.7 Мощность двигателя поглощения: 5,5 КВт ((AC)

4.7.8 Форма поперечного покрытия: электрическое управление обратным движением, перерывная проводка

4.7.9 Структурные особенности: тип конечного вала, состоящий из стойки для сбора кабелей, коробки передач для сбора кабелей, устройства кабеля с винтовой пруткой и т.д.

4.7.10 Нижняя часть проволочной стойки сварлена высококачественными стальными плитами и канальной сталью, а подвижные колонны с обеих сторон сгибаются и сварятся высококачественными стальными плитами.Два столба фиксировать левый и правый главный и вспомогательные скобки соответственноВ конце основного скобка установлена передача для подъема, а внутри передачи есть передачи для регулировки скорости.

4.7.11 Поднимательная стойка может соответствовать следующим требованиям: 1250-2500мм катушка Действия зажимания, ослабления, подъема и опускания, Обеспечение надежного расположения катушки.Механизм подъема может поднимать и левый и правый одновременно или двигаться независимоЛевая колонна может передвигаться самостоятельно, что облегчает сцепление проволочной катушки.
